钢体式水膜脱硫除尘器

一、结构特点
SG型整台式水膜脱硫除尘器，由花岗岩板砌筑构成，水膜面光滑圆顺，垂直一体的内筒，外包碳钢板，钢板与花岗岩板间由专用的耐酸胶泥黏结填实，形成一个整体结构。整台式水膜除尘器结构紧凑、外表美观、安装方便，除尘脱硫效果明显提高。进水槽采用闭式溢流水槽，底部水封采用内溢流封闭结构。
二、主要技术性能和参数
除尘效率：85%～95%
脱硫效率：65%～80%（循环水PH值9~12）
进口烟速：18-22m/s 出口烟速：17-22m/s
捕滴器筒体上升烟速：3.5-5.5m/s
筒体阻力：700Pa 带文丘里时：1200Pa
三、工作原理
锅炉或窑炉烟气首先进入文丘里，在文丘里内由于喉部的缩放作用，烟气流速由慢到快再到慢。烟气在文丘里缩放的同时与设置在文丘里内的雾化器喷出的碱性液滴混合，废气中的细小尘粒被气雾湿润而凝聚，使其密度增大，在离心力的作用下，比较均匀地切向进入除尘器，粒径较大的烟尘及湿润凝聚的烟尘被分离出来，在此过程中，高温烟气得到冷却，并且脱除部分二氧化硫。进入除尘器内的废气由于切向作用，沿内壁螺旋上升，在上置的溢流水槽中溢出的水与螺旋上升的气体逆向碰撞，洗刷融化，延长烟气与吸收剂的接触时间，使二氧化硫和脱硫剂充分反应，从而脱除烟尘和二氧化硫，脱硫后吸收液落入除尘器底端，一部分上清水由下部的上溢流口溢出到循环沉淀池，一部分沉淀灰水由下部出灰口排出，在沉淀池灰水分离后再继续回用。
四、特点
1） 除尘效果好：由于花岗岩板机械切割和规范制作，垂直度与水膜面更能达到设计制作要求，除尘效果更好；
2）使用寿命长：内筒体由耐蚀、耐磨损的花岗岩制成，可确保20年以上。
3）使用操作环境整洁：由于是整台结构，没有渗水、漏水的缺陷，始终有一个干净、卫生的工作环境。

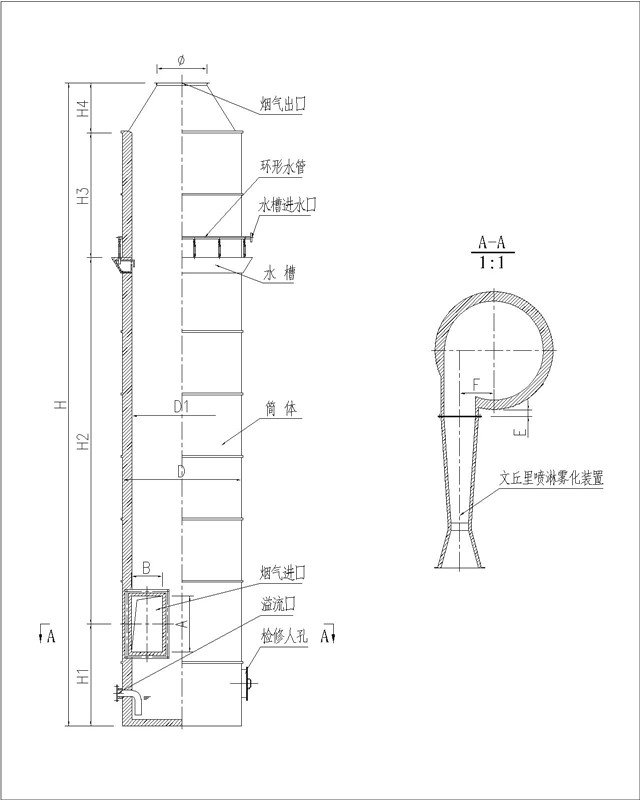

五、型号尺寸

SF型复合式水膜脱硫除尘器型号尺寸规格代号
